Technical parameters/number of contacts: 140
Technical parameters/polarity: Female
Technical parameters/Contact electroplating: Gold
Technical parameters/number of rows: 2
Technical parameters/number of pins: 140
Technical parameters/rated current (Max): 0.4 A
Encapsulation parameters/installation method: Surface Mount
Encapsulation parameters/Encapsulation: -
External dimensions/packaging: -
Physical parameters/shell color: Light Brown
Physical parameters/contact material: Phosphor Bronze
Physical parameters/operating temperature: -55℃ ~ 85℃
Other/Product Lifecycle: Active
Other/Packaging Methods: Tape & Reel (TR)
Other/Manufacturing Applications: Industrial, Industrial
Compliant with standards/RoHS standards: RoHS Compliant
Compliant with standards/lead standards: Lead Free
| Model | Brand | Similarity | Encapsulation | Introduction | Data manual | |
|---|---|---|---|---|---|---|
FX8-140S-SV
|
Hirose Electric | 完全替代 | - |
HIROSE(HRS) FX8-140S-SV 堆叠板连接器, FunctionMax FX8系列, 140 触点, 插座, 0.6 mm, 表面安装 , 2 排
|
||

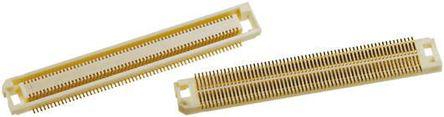

FX8-140S-SV(21)
|
Hirose Electric | 完全替代 |
Hirose FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器 FunctionMAX FX8 和 FX8C 0.6 mm SMT 连接器，用于平行板对板连接。 这些 FunctionMAX FX8 和 FX8C 连接器具有高达 3.125 Gbit/s 的高速传输功能，带极佳的信号完整性特性。 这些高速 FX8 连接器的内置配接导向肋片允许 +/- 0.6 mm 的自对准容差，使配接更轻松，并可实现设计灵活性。 这些高速 FX8 BTB 连接器的底部具有导向柱，带不同的直径和定位功能，有助于在印刷电路板上上进行校准，可防止错插。 这些 FX8 BTB 连接器的触点具有优化的弹簧偏转设计，用于增强可靠性。 ### 特点和优势 高速传输速度为 3.125 Gbit/s 内置导向肋片允许 +/- 0.6 mm 偏差，可确保轻松配接 凸台，用于在印刷电路板上校准 2 mm 擦拭距离，用于电力连续性 触点，带弹簧偏转设计，用于增强可靠性 SMT 共面，焊接区域的共面容差小于 0.1 mm 宽堆叠高度范围 3 mm 至 4 mm（FX 8 系列）、5 mm 至 16 mm（FX8C 系列） ### 应用 这些 FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器适用于各种应用。 应用包括服务器和广播设备、工业设备、医疗设备和 POS 接线端子 ### FunctionMAX 品牌 FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。 ### 注 FX8 系列和 FX8C 系列无法与彼此配接 ### 0.6mm Board to Board - Hirose FX8/ FX8C
|
