Technical parameters/number of contacts: 25
Technical parameters/polarity: Male
Technical parameters/Contact electroplating: Gold
Technical parameters/rated current: 1 A
Technical parameters/insulation resistance: 1000 MΩ
Technical parameters/number of rows: 2
Technical parameters/Flammability level: UL 94 V-0
Technical parameters/number of pins: 25
Technical parameters/rated current (Max): 1 A
Technical parameters/operating temperature (Max): 105 ℃
Technical parameters/operating temperature (Min): -55 ℃
Encapsulation parameters/Encapsulation: Metal
Packaging parameters/pin spacing: 2.77 mm
External dimensions/length: 53.3 mm
External dimensions/width: 12.4 mm
External dimensions/height: 16.5 mm
External dimensions/packaging: Metal
External dimensions/pin spacing: 2.77 mm
Physical parameters/shell color: Gray
Physical parameters/color: Gray
Physical parameters/contact material: Copper Alloy
Physical parameters/operating temperature: -55℃ ~ 105℃
Physical parameters/shell material: Polyester
Other/Product Lifecycle: Active
Other/Packaging Methods: Bulk
Other/Manufacturing Applications: industry
Compliant with standards/RoHS standards: RoHS Compliant
Compliant with standards/lead standards: Lead Free
Customs Information/Hong Kong Import and Export License: NLR
| Model | Brand | Similarity | Encapsulation | Introduction | Data manual | |
|---|---|---|---|---|---|---|

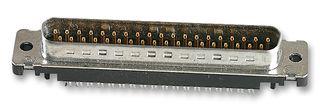

1658613-2
|
TE Connectivity | 功能相似 | - |
AMPLIMITE HDF-20 系列薄型 IDC 金属外壳 D-Sub 连接器 AMPLIMITE HDF-20 系列薄型金属外壳 IDC D-sub 连接器，用于扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 IDC D-Sub 带状电缆连接器具有预安装黑色 94V-0 等级热塑性外壳和盖，带镀锡钢前壳，已预载双工电镀磷青铜触点，触点可在 1.27 mm 中心接受 28 AWG 和 26 AWG 实心和绞合圆形导线扁平带状电缆。 部件号 **1658613-x** 和 **1658612-x**，具有标准安装孔。 部件号 **1658608-x**、**1658610-x**、**1658607-1** 和 **1658606-1**，具有黄铜镀镍 4-40 螺纹插件。 这些 AMPLIMITE HDF-20 系列 D-Sub 带状电缆连接器可与 HD-20 板上安装、HDP 和 HDE（仅限尺寸 1-4）d-sub 连接器配用。 关于可选的应力消除装置，请参见典型库存号 409-3387 和 409-3422。 关于螺钉锁和螺钉，请参见典型库存号 680-9358、717-4473 和 680-9351。 薄型黑色金属主体电缆安装 IDC D 插头和插座连接器 使用组件工具，库存号 301-8177 和插头及插座模具，库存号 409-3438、409-3444 另参见附件，典型库存号 450-9258 ### 注 库存号 798-1515（9 路插座连接器）具有 #4-40 锁定紧固件蓝色颜色编码。 ### D 型附件 - TE Connectivity
|
