Technical parameters/rated voltage (DC): 500 V
Technical parameters/tolerances: ±5 %
Technical parameters/rated power: 10.5 W
Technical parameters/resistance: 100 Ω
Technical parameters/resistance deviation: ±5 %
Technical parameters/operating temperature (Max): 200 ℃
Technical parameters/operating temperature (Min): -55 ℃
Technical parameters/rated voltage: 500 V
Encapsulation parameters/installation method: Through Hole
Package parameters/number of pins: 2
Encapsulation parameters/Encapsulation: Axial lead
External dimensions/length: 38 mm
External dimensions/foot length: 30.0 mm
External dimensions/packaging: Axial lead
Physical parameters/operating temperature: -55℃ ~ 200℃
Physical parameters/temperature coefficient: ±75 ppm/℃
Other/Product Lifecycle: Active
Other/Packaging Methods: Box
Other/Manufacturing Applications: Industrial
Compliant with standards/RoHS standards: RoHS Compliant
Compliant with standards/lead standards: Lead Free
Compliant with standards/REACH SVHC standards: No SVHC
Compliant with standard/REACH SVHC version: 2015/06/15
| Model | Brand | Similarity | Encapsulation | Introduction | Data manual | |
|---|---|---|---|---|---|---|
PNP10VJT-91-100R
|
Yageo | 功能相似 | 轴向引线 |
YAGEO (PHYCOMP) PNP10VJT-91-100R 通孔电阻器, PNP V系列, 100 ohm, 10 W, ± 5%, 轴向引线
|
||
RWM06221000JA15E1
|
Vishay Sfernice | 功能相似 | Axial |
RWM 6x22 系列 7W，轴向 漆包线绕功率电阻器 轴心引线 耐火 70° C 时的功率额定值 | 6W ---|--- 25°C 时功率 | 7W 电阻容差 | ±5% 温度系数 | +75ppm/° C（典型值） 极限元件电压 | 350V 温度循环 | \- 55 ° C？+200 ° C 主体长度 | 18 mm 主体直径 | 6.5 mm 引线长度 | 25 mm（最小值） 引线直径 | 0.8 mm ### 认可 CECC 40201-001//002, NFC 83210-001 CECC 标识：RB57 小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。
|
||

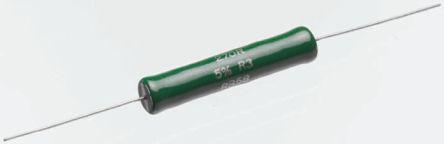

RWM08451000JB25E1
|
Vishay Sfernice | 功能相似 | Through Hole |
VISHAY RWM08451000JB25E1 通孔电阻器, RWM系列, 100 ohm, 9.5 W, ± 5%, 650 V, 轴向引线
|
||
RWM08451000JB25E1
|
VISHAY | 功能相似 | Axial |
VISHAY RWM08451000JB25E1 通孔电阻器, RWM系列, 100 ohm, 9.5 W, ± 5%, 650 V, 轴向引线
|
