Technical parameters/number of contacts: 32
Technical parameters/Contact electroplating: Gold
Technical parameters/number of rows: 2
Technical parameters/rated current (Max): 6.3A/contact
Technical parameters/operating temperature (Max): 125 ℃
Technical parameters/operating temperature (Min): -55 ℃
Technical parameters/rated voltage (Max): 550 VAC
Encapsulation parameters/installation method: Through Hole
Packaging parameters/pin spacing: 2.54 mm
External dimensions/height: 8.38 mm
External dimensions/pin spacing: 2.54 mm
Physical parameters/contact material: Phosphor Bronze
Other/Product Lifecycle: Active
Other/Packaging Methods: Bulk
Compliant with standards/RoHS standards: RoHS Compliant
| Model | Brand | Similarity | Encapsulation | Introduction | Data manual | |
|---|---|---|---|---|---|---|
TSW-116-07-F-D
|
Samtec | 完全替代 | - |
板至板连接, 2.54 mm, 32 触点, 针座, TSW Series, 通孔安装, 2 排
|
||
TSW-116-07-G-D
|
Samtec | 完全替代 | - |
2.54mm 方针
|
||

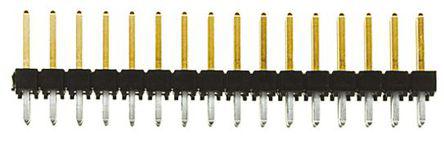

TSW-116-07-L-D
|
Samtec | 完全替代 |
2.54mm 方柱管座接线端子束夹 - TSW 系列 TSW 系列印刷电路板通孔板对板方柱管座接线端子束夹，具有 2.54mm 节距、黑色玻璃填充聚酯绝缘体和磷青铜接线端子，带镀金触点。 这些印刷电路板板到板通孔方柱管座接线端子束夹提供各种配置，包括单排和双排、直向和直角，并可选择镀层和支柱长度。 这些 TSW 系列印刷电路板通孔管座接线端子的工作温度范围为 -55° 至 125°C。 带有 TSW-xxx-xx-x-S 部件号的 TSW 印刷电路板管座为单排。 带有 TSW-xxx-xx-x-D 部件号的 TSW 印刷电路板管座为双排。 带有 TSW-xxx-xx-L-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，尾线上为无光泽镀锡。 带有 TSW-xxx-xx-G-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，其余镀薄金。 带有 TSW-xxx-07-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.54mm。 带有 TSW-xxx-08-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 5.08mm。 带有 TSW-xxx-14-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 8.13mm，尾线长度为 2.79mm。 带有 TSW-xxx-17-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 15.74mm，尾线长度为 2.79mm。 带有 TSW-xxx-23-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.92mm。 带有 TSW-xxx-26-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 3.20mm。 ### 注 这些 TSW 系列印刷电路板通孔板对板方柱管座接线端子可与以下各项配接： BCS 标准盒插座 - 请参见库存号 766-6486（典型） CES 薄型插座条 - 请参见库存号 766-6600（典型） SLW 薄型插座条 - 请参见库存号 767-9408（典型） SSM 表面安装插座条 - 请参见库存号 765-5357（典型） SSQ 插座条 - 请参见库存号 765-5468（典型） SSW 插座条 - 请参见库存号 765-5593（典型） ### 2.54 mm 板对板和线对板 - Samtec
|
